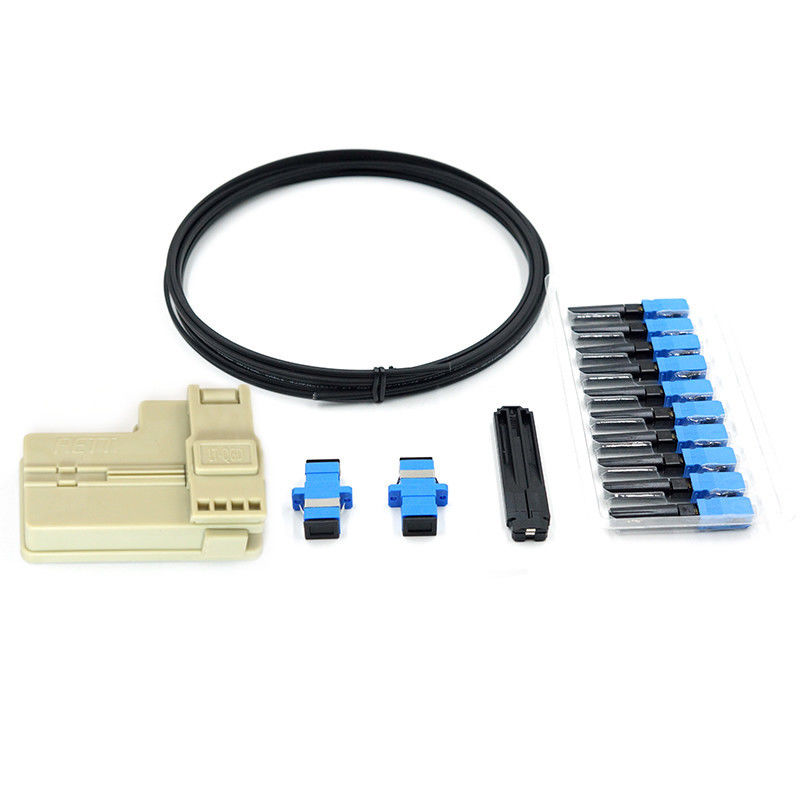

L'Assemblea rapida del connettore a fibra ottica dello Sc ha messo con 5 metri di corredo di cavo flessibile all'aperto

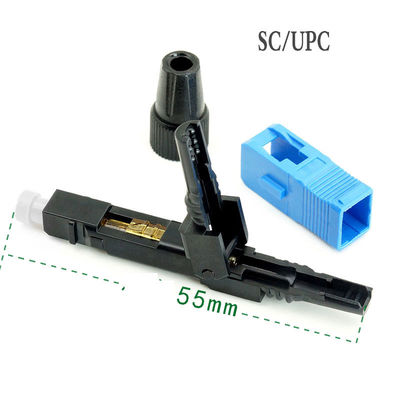

Specifiche fredde del connettore dello Sc UPC:

Diametro di fibra ottica 125μm (657A & 657B)
Diametro stretto 250μm dell'amplificatore
Modo di modo della fibra singolo
Tempo di operazione circa 100s (nessun taglio della fibra)
≤ 0.3dB di perdita dell'inserzione (1310nm & 1550nm)
Attenuazione di riflessione ≥40dB
Forza di fissaggio di fibra nuda >5 N
Forza di fissaggio del supporto nudo >10 N della fibra
Resistenza alla trazione >50 N
Facendo uso della temperatura -40~+80°C
Resistenza alla trazione online (20 N) ≤ 5dB del ≤ 0.2dB RL dell'IL
≤ meccanico 5dB del ≤ 0.2dB RL dell'IL di durevolezza (500 volte)

Parametri tecnici del cavo flessibile

Temperatura dell'ambiente: -5 ~+45°C
Relativamente umidità: ≤85% (+30°C)
Pressione atmosferica: 70~166 KPa
Attenuazione del connettore (intercambiabile e ripetizione): ≤0.5dB
Perdita di inserzione: ≤ 0.3dB
Attenuazione di riflessione: ≥ 60dB dell'APC; ≥ 50dB di UPC; ≥ 45dB del PC
Pressione fra il posto di protezione e la struttura di distribuzione ad alta tensione: ≥ 3000V (CC), 1min nessuna ripartizione, nessun arco
Resistenza di isolamento fra il posto di protezione e la struttura di distribuzione ad alta tensione: ≥ 100MΩ/500V (CC)
Precipitando a cascata il modulo di integrazione della giuntura di 12 porti, 12-144 il centro configurabile, il centro 12 per vassoio
Premendo l'adattatore di FC/SC/ST/LC, l'adattatore era di 30 gradi di disposizione, assicura la fibra di salto che piega radius≥40mm, ma anche può evitare gli occhi delle ustioni del laser.
