Introduzione:
1. Fare il segnale differenziale per l'uscita di segnale collettore aperto, 3 canali, isolamento elettrico tra ingresso e uscita.
2Frequenza di lavoro: 2000000 Hz
3. modalità di uscita del collettore: con modalità di uscita push-pull, supporto
Interfaccia PLC dell'ingresso NPN o PNP.

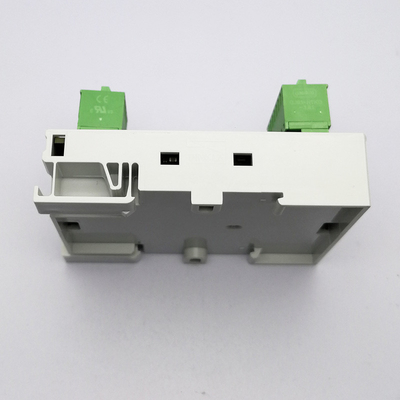

4- Installazione: montaggio DIN35mm,conveniente e veloce!
5Dimensioni del prodotto: 51 mm x 87 mm x 41 mm intorno
6. tensione di potenza di lavoro nominale: DC24V (DC14V-DC30V è disponibile anche in alcune condizioni)
7Voltaggio di uscita singolo: HTL
Caratteristiche:
1. il servo driver emette il segnale A B Z al segnale di uscita del collettore, l'input all'interfaccia del contatore ad alta velocità del PLC.
2. il segnale di uscita del codificatore differenziale al segnale di uscita del collettore, l'input all'interfaccia del contatore ad alta velocità del PLC.
3. per una pluralità di servomotori di controllo della sincronizzazione delle velocità.

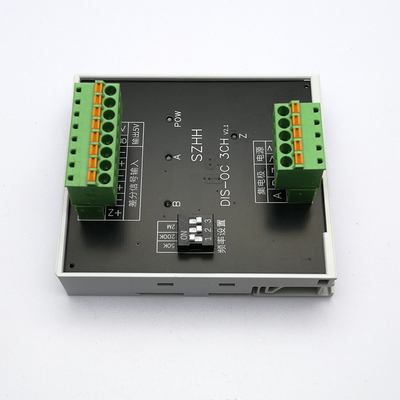

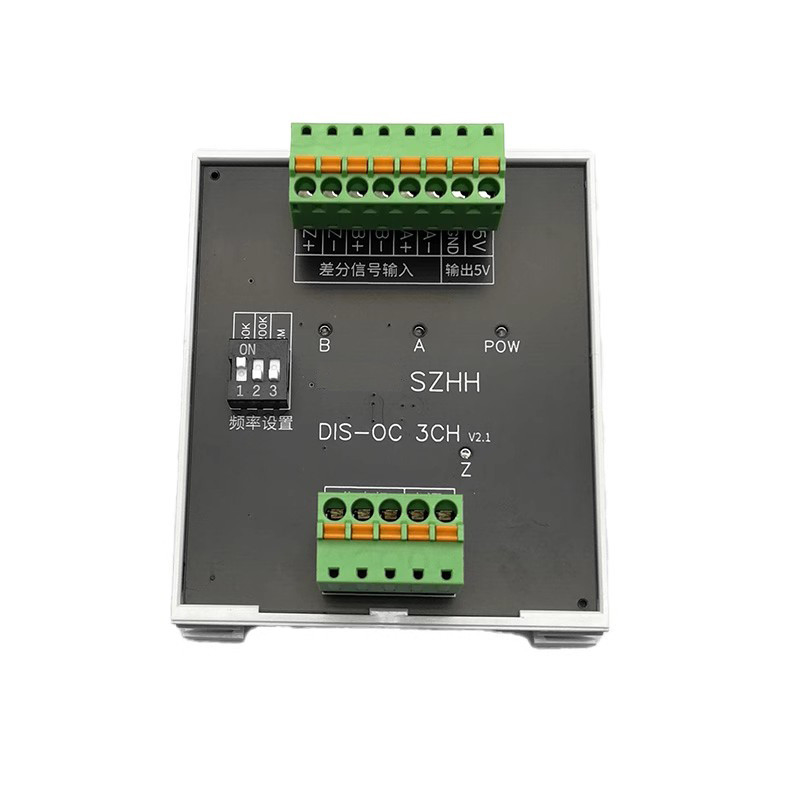

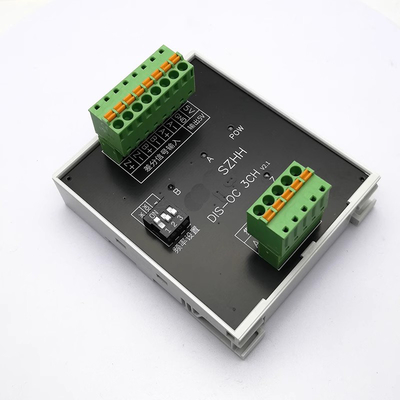

Numero dell'articolo DIS-OC 3CH TTL a HTL Sigal Converter 3 canali
Applicazione
Conversione del segnale del contatore ad alta velocità del PLC
Conversione del segnale di comando del servomotore
Conversione del segnale di controllo del codificatore rotativo
Conversione del segnale di uscita del righello di griglia
Conversione del segnale di impulso del PLC e del microcontrollore
PLC, sistema di controllo servomotore anti-interferenza
Segnale differenziale convertito in altro segnale di impulso
Specificità
Canali di segnalazione 3
Fornitura di alimentazione 10V - 26V DC, 24V tipico

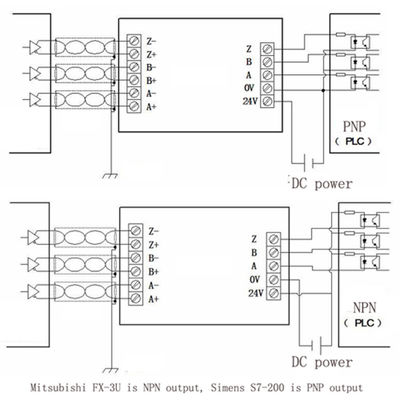

Compatibilità con il collegamento PNP PLC
Compatibilità connessione NPN PLC Sì
Isolamento ottico Sì
Segnali Input A+/A-/B-/B+/Z+/Z- TTL/RS232 Segnale 5V DC
Segnali di uscita segnale HTL A/B/Z
Intervallo di frequenza 0 - 2000000Hz massimo
Consumo di corrente massimo di 100 mA per canale
Impedenza di ingresso: isolata otticamente, 5,8 kOhms a 24V tipici
Tensione di isolamento 2500V
Indicatore a led luce rossa accesa
Caratteristiche fisiche
Dimensione del prodotto 62 mm Larghezza x 87 mm Lunghezza x 41 mm Altezza
Peso netto 52 g
Temperatura di funzionamento da -25°C a 70°C
Blocchi terminali 5,08 mm di passo, verde, tipo vite
Dispositivo di misurazione del filo 26 -16 AWG
Opzioni di montaggio DIN Rail 35 o 32
Operazione umidità 98% non condensabile
