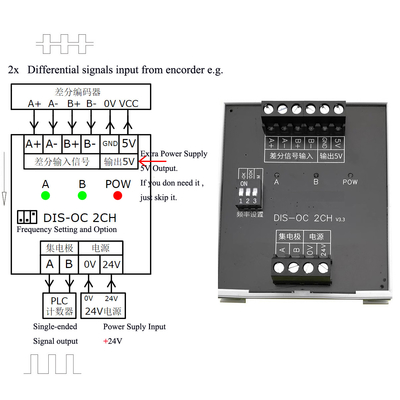

Segnale differenziale TTL (5V) a segnali a collettore aperto (24V), Frequenza 2MHz Compatibile con PLC NPN e PNP
Introduzione:
1. Trasforma il segnale differenziale in uscita a collettore aperto, 2 canali, isolamento elettrico tra ingresso e uscita.
2. Frequenza di lavoro: 2000000Hz
3. Modalità di uscita del collettore: utilizzando la modalità di uscita push-pull, supporta l'interfaccia PLC con ingresso NPN o PNP.
4. Installazione: montaggio su guida DIN35mm, comodo e veloce!
5. Dimensioni del prodotto: 43mm x 87mm x 47mm
6. Tensione di alimentazione nominale: DC24V (DC14V-DC30V disponibile anche in alcune condizioni)
7. Tensione di uscita del segnale: HTL
Applicazioni:
1. Uscita del driver servo segnale ABZ al segnale di uscita del collettore, ingresso all'interfaccia contatore ad alta velocità del PLC.
2. Il segnale di uscita dell'encoder differenziale al segnale di uscita del collettore, ingresso all'interfaccia contatore ad alta velocità del PLC.
3. Per un numero di controllo di sincronizzazione della velocità del servomotore.

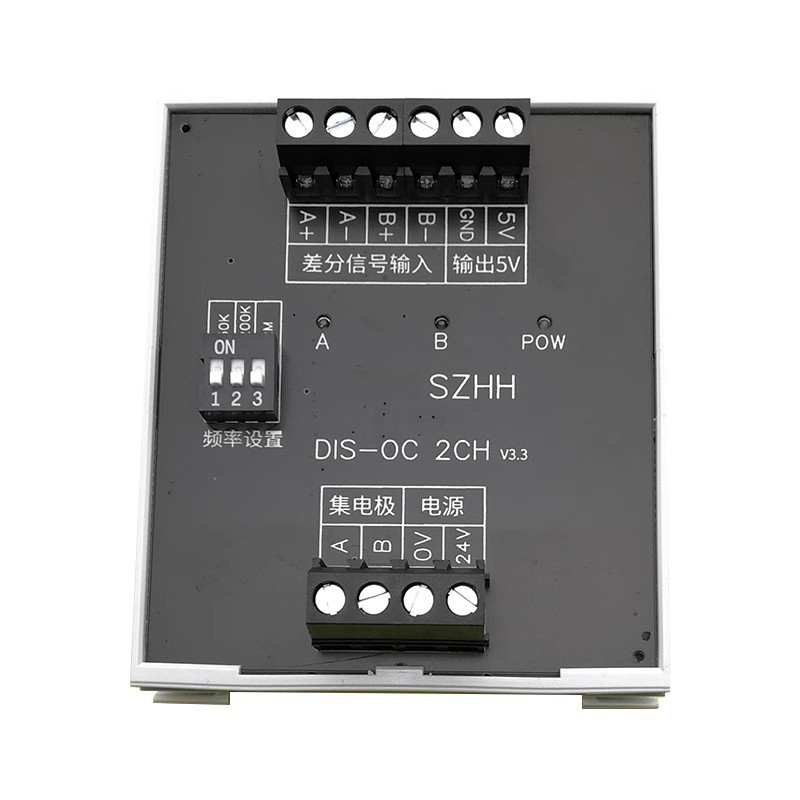

Numero articolo DIS-OC 2CH Convertitore da TTL a HTL Sigal 2 Canali
Applicazione
Conversione del segnale del contatore ad alta velocità del PLC
Conversione del segnale di controllo del servomotore
Conversione del segnale di controllo dell'encoder rotativo
Conversione del segnale di uscita della riga a griglia
Conversione del segnale a impulsi PLC e microcontrollore
Sistema di controllo del servomotore PLC, anti-interferenza
Segnale differenziale convertito in altro segnale a impulsi
Specifiche
Canali segnale 2
Alimentazione 10V - 26V DC, 24V Tipico
Compatibilità connessione PLC PNP Sì
Compatibilità connessione PLC NPN Sì
Isolamento ottico Sì
Ingresso segnali A+/A-/B-/B+ Segnale TTL/RS232 5V DC
Uscita segnali A/B Segnale HTL
Gamma di frequenza 0 - 2000000Hz Massimo
Consumo di corrente 100 mA Massimo, Ogni Canale
Impedenza di ingresso: Isolato otticamente, 5,8 kOhm a 24V tipico
Tensione di isolamento 2500V
Indicatore LED Luce rossa accesa
Caratteristiche fisiche
Dimensione del prodotto 43mm Larghezza x 87mm Lunghezza x 41mm Altezza
Peso netto 52g
Temperatura di esercizio -25°C a 70°C
Morsettiere Passo 5,08mm, Verde, Tipo a vite
Calibro del filo 26 -16 AWG

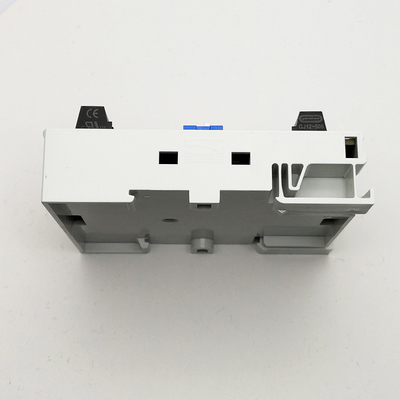

Opzioni di montaggio Guida DIN 35 o 32
Umidità di esercizio 98% senza condensa
