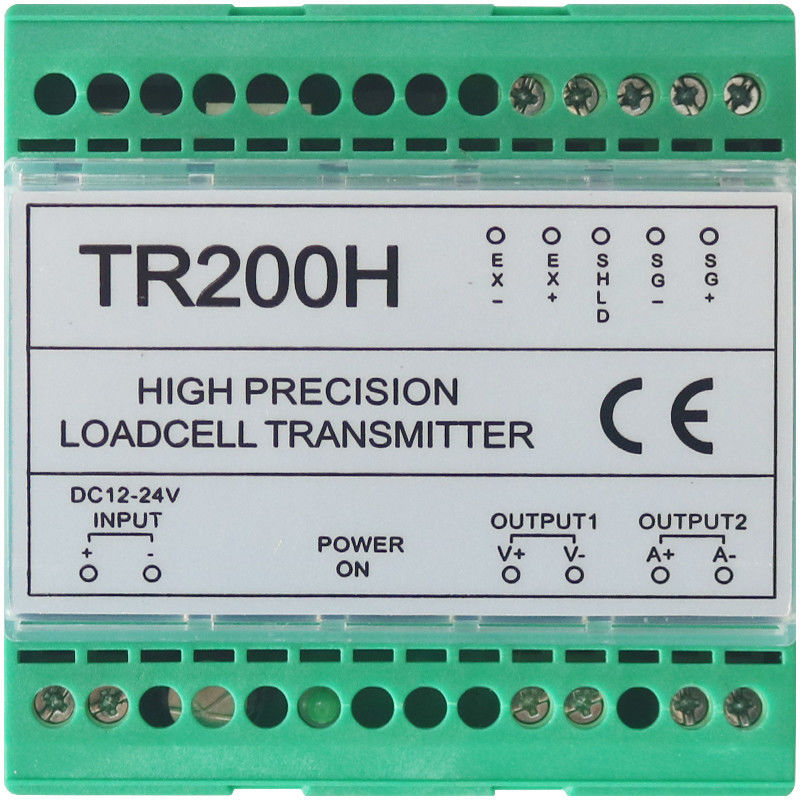

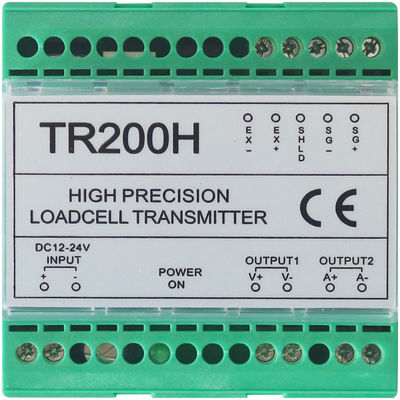

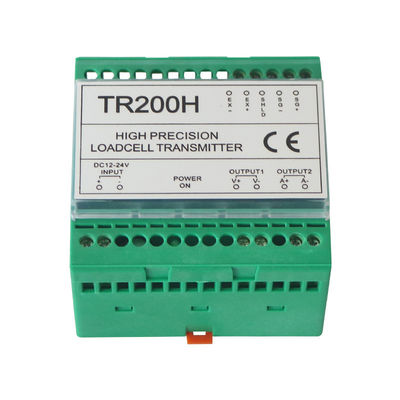

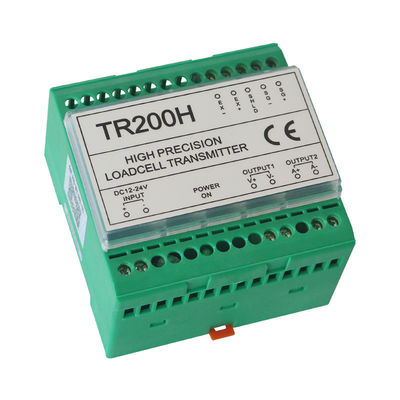

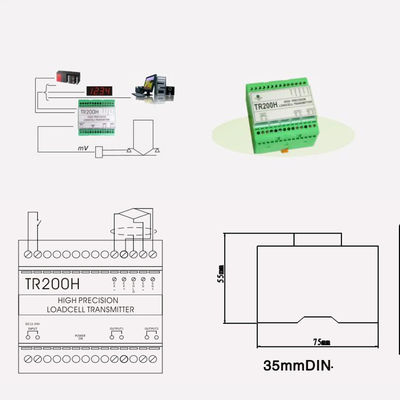

Convertitore corrente di tensione del trasmettitore dell'amplificatore del sensore delle cellule di carico di 4-20MA 0-10V 0-5V

Parametri tecnici:

Tensione di funzionamento: 12VDC- 24VDC
Sensibilità introdotta del sensore: 2.0MV/V
Uscita di eccitazione: Tensione 5V di eccitazione dell'uscita (E +).
Segnale in uscita: 0-5V, 0-10V, 4-20MA
Gamma di temperatura di funzionamento: -20 - 80
Umidità di funzionamento: RH di RH-90% di 10% (senza condensazione)
Accuratezza: migliore di 0,2% F.S
La precisione è migliore di 0,05% F.S

Caratteristiche principali:

Circuito op di alta precisione ultra- di amp, alta precisione, buona stabilità
L'alimentazione elettrica ha protezione inversa di polarità, la protezione dell'impulso, la protezione di sovracorrente
Adatto a pesatura, a pressione di tirata, a coppia di torsione e ad altro sensore di sforzo.

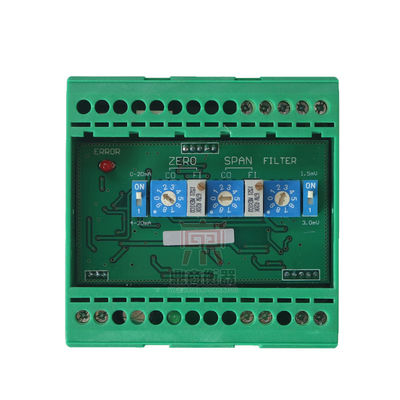

Selezione dell'ingranaggio:
No. 1 del DIP switch si appropria per FUORI, uscita 0-5V di Vo, quando no. 1 al SOPRA, uscita 0-10V di Vo, quando no. 1 del DIP switch e no. 2 si appropriano per FUORI, uscita 0-5V, l'uscita 4-20mA di Vo di IO.

Circa mettendo a punto:

1. Adeguamento zero

1: la regolazione del voltaggio, in primo luogo il sistema è scaricata, il potenziometro zero regolato di tensione (Vzero) regolare l'allo zero assoluto. Misurato con un Vo del terminale di uscita di tensione del multimetro, lasci l'indicazione come fine di azzerare l'indicazione.

2: L'aggiornamento continuo, in primo luogo il sistema è scaricato, il potenziometro di adeguamento zero corrente (Izero), con un blocchetto del multimetro che misura l'uscita corrente dello IO corrente, prova a lasciarlo vicino a 4mA.

2. Adeguamento di guadagno

1: adeguamento completo di tensione, i carichi di sistema un valore dato del peso (gamma raccomandata: 80% ~ FS 100%), il valore di tensione in uscita calcolato conformemente al peso del carico e rapporto del carico massimo fra il multimetro digitale per controllare la tensione in uscita dei potenziometri della portata di rotazione (Vspan) per regolare l'uscita completa.

2: Il sistema completo corrente di adeguamento caricherà certo valore del peso (gamma raccomandata: 80% ~ FS 100%), il valore di corrente d'uscita calcolato conformemente al rapporto del peso del carico e del carico massimo fra il multimetro digitale per controllare l'uscita, potenziometri pieni correnti giranti (ispan) per regolare l'uscita completa, provano a lasciarlo vicino a 20mA.

3. Il riesame

Il sistema è scaricato, l'uscita zero misurata; carichi valori determinati di un peso, tensione in uscita misurata è ingrandimento previsto. Se non abbinate, regoli ancora.

Elaborazione dei segnali:
Un buon trasmettitore, il primo per fare filtrando, questi modulo + filtro dal condensatore di induttanza può efficacemente sopprimere l'interferenza dell'ondulazione dell'alimentazione elettrica con il flusso e la protezione anti-inversa.
