Lo scopo principale del convertitore è di cambiare il segnale di OC (collettore aperto) HTL (24V) in segnale di impulso di TTL (5V) o in segnale differenziale, controllare il servo sistema
Conversione simultanea differenziale trifase di sostegno A, di B e di Z
Gamma di temperature industriale: - 45 ~ + ℃ 85
Introduzione:
1. Lo scopo principale del convertitore è di cambiare il segnale di OC (collettore aperto) HTL (24V) in segnale di impulso di TTL (5V) o il segnale differenziale, 4 canali, isolamento elettrico fra input ed uscita, controllano il sistema di servo dello SpA
2. Frequenza di lavoro: 500000Hz

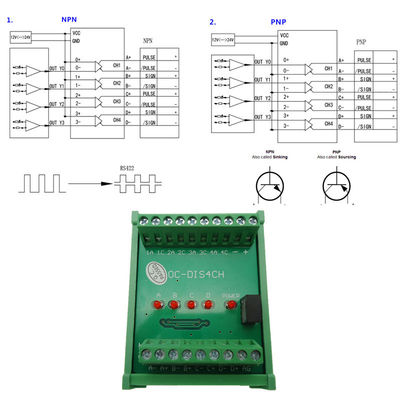

3. La modalità di input: Accetti tutta l'interfaccia dello SpA di PNP o di NPN.

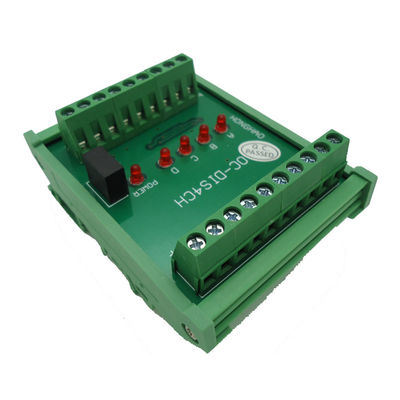

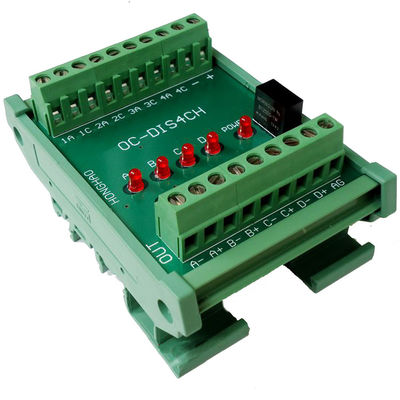

4. Installazione: Montaggio della ferrovia di DIN35mm, conveniente e rapido!
5. Dimensione del prodotto: 63mm x 87mm x 35mm
6. Tensione di lavoro stimata di potere: DC24V (DC14V- DC30V è inoltre disponibile in una certa circostanza)

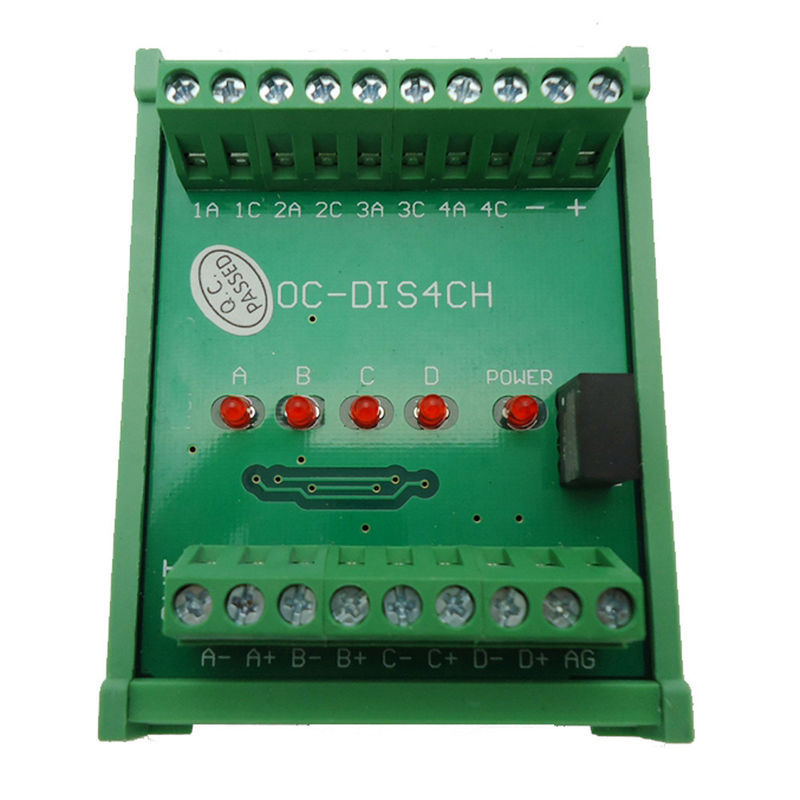

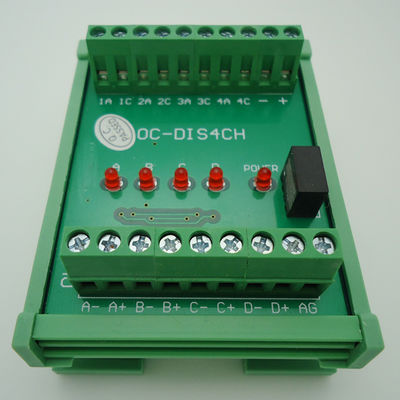

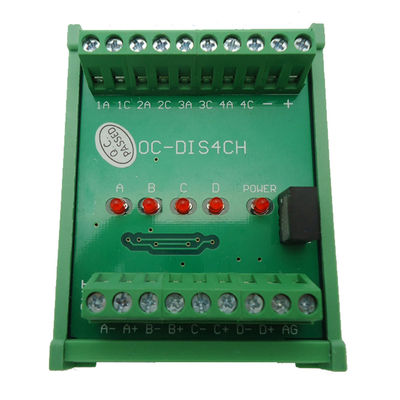

Numero di oggetto OC-DIS 4CH HTL ai canali del convertitore di segnale di TTL 4
Applicazione
Conversione di segnale ad alta velocità dei contatori dello SpA
Servo conversione di segnale del controllo motorio
Conversione rotatoria del segnale di controllo del codificatore
Conversione del segnale in uscita del righello grattare
Conversione di segnale di impulso del microcontroller e dello SpA
SpA, servo anti-blocco del sistema del controllo motorio
Specificazione
Canali di segnali 4
Alimentazione elettrica 10V - 26V CC, 24V tipico
Capacità del collegamento dello SpA di PNP Sì
Capacità del collegamento dello SpA di NPN Sì
Otticamente isolamento Sì
Segnali introdotti CC del segnale 24V di A/B/C/D HTL
Uscita dei segnali A+/A-/B-/B+/C+/C-/C+/D+/D- CC del segnale 5V di TTL/RS232
Gamma di frequenza 0 - massimo 500000Hz
Consumo corrente massimo di 100 mA, ogni Manica
Impedenza introdotta: Otticamente isolato, 5,8 kOhms a 24V tipico
Tensione di isolamento 2500V
Indicatore principale Luce rossa sopra
Caratteristiche fisiche
Dimensione del prodotto altezza di lunghezza x 41mm di larghezza x 87mm di 62mm
Peso netto 58g
Temperatura di operazione -25°C a 70°C
Blocchetti terminali passo di 5.08mm, verde, a vite
Calibro di cavo AWG 26 -16
Montaggio delle opzioni Ferrovie 35 o 32 di BACCANO
Umidità di operazione 98% senza condensazione
