Introduzione:
1. Faccia il segnale differenziale all'uscita aperta del segnale del collettore, a 4 canali, ad isolamento elettrico fra input e ad uscita.
2. frequenza di lavoro: 2000000Hz
3. La modalità di output del collettore: facendo uso
interfaccia dello
SpA della modalità di output,
del supporto
NPN o dell'input in opposizione
di PNP.
4. installazione: Montaggio della ferrovia di DIN35mm, conveniente e rapido!
5. dimensione del prodotto: 135mm x 87mm x 35mm intorno
6. ha valutato la tensione di lavoro di potere: DC24V (DC14V- DC30V è inoltre disponibile in una certa circostanza)
7. tensione in uscita di Singal: HTL
Applicazioni:
1. il servo driver ha prodotto un segnale al segnale in uscita del collettore, input di B Z interfaccia ad alta velocità dello SpA alla contro.
2. il segnale in uscita differenziale del codificatore al segnale in uscita del collettore, input interfaccia ad alta velocità dello SpA alla contro.
3. per una pluralità di controllo di sincronizzazione di velocità del servomotore.

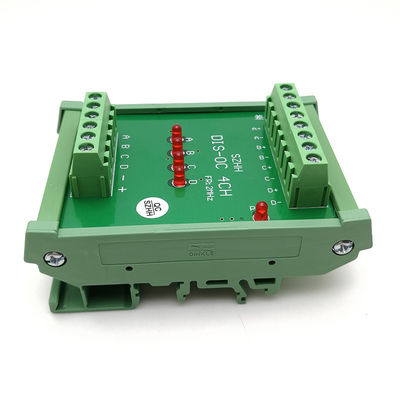

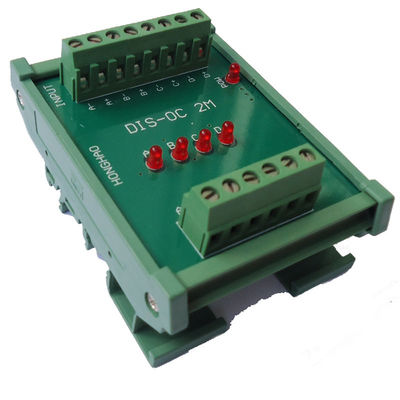

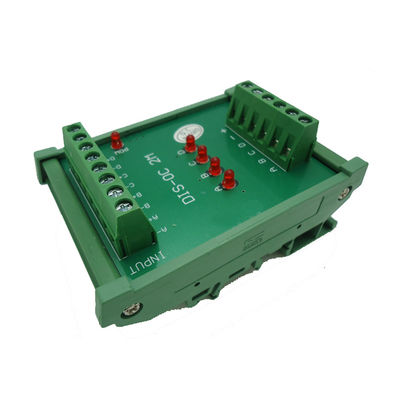

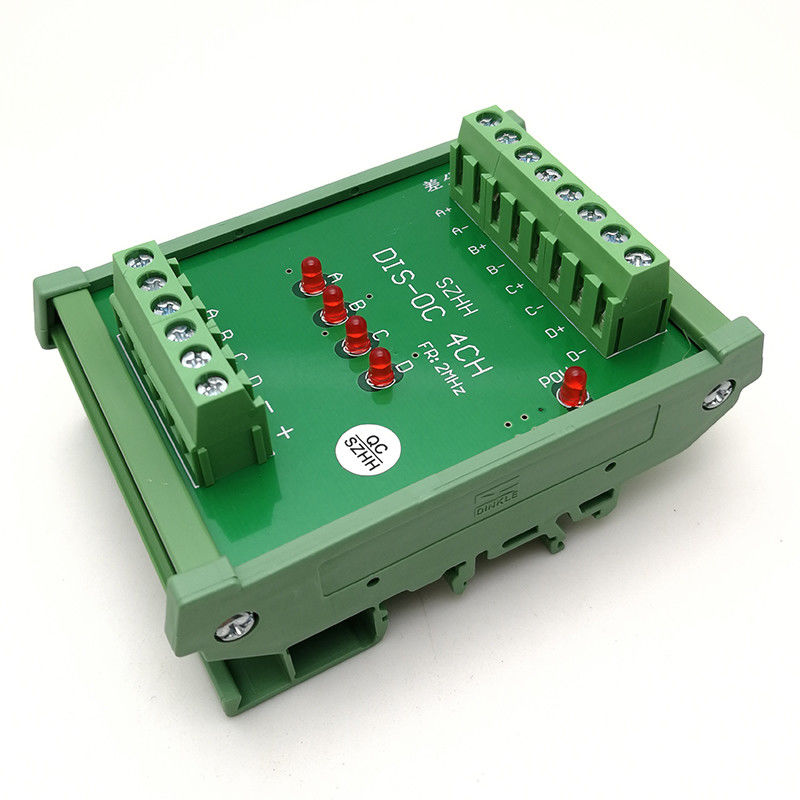

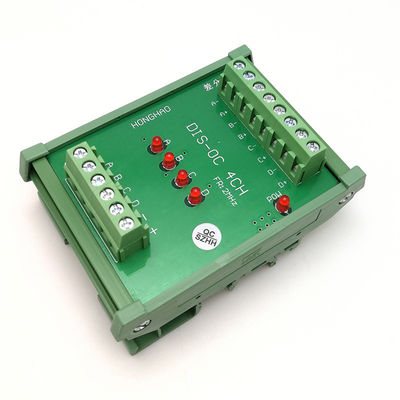

Numero di oggetto DIS-OC 4CH TTL a HTL Sigal Converter 4 Channles
Applicazione
Conversione di segnale ad alta velocità dello SpA contro
Servo conversione di segnale del controllo motorio
Conversione rotatoria del segnale di controllo del codificatore
Conversione del segnale in uscita del righello grattare
Conversione di segnale di impulso del microcontroller e dello SpA
SpA, servo anti-blocco del sistema del controllo motorio
Segnale differenziale convertito in altro segnale di impulso
Specificazione
Canali di segnali 4
Alimentazione elettrica 10V - 26V CC, 24V tipico
Collegamento Compability dello SpA di PNP Sì
Collegamento Compability dello SpA di NPN Sì
Otticamente isolamento Sì
Segnali introdotti A+/A-/B-/B+/C+/C-/D+/D- CC del segnale 5V di TTL/RS232
Uscita dei segnali Segnale di A/B/C/D HTL
Gamma di frequenza 0 - massimo 2000000Hz
Comsumption corrente massimo di 100 mA, ogni Manica
Impedenza introdotta: Otticamente isolato, 5,8 kOhms a 24V tipico
Tensione di isolamento 2500V
Indicatore principale Luce rossa sopra
Caratteristiche fisiche
Dimensione del prodotto altezza di lunghezza x 41mm di larghezza x 87mm di 62mm
Peso netto 57g
Temperatura di operazione -25°C a 70°C
Blocchetti terminali passo di 5.08mm, verde, a vite
Calibro di cavo AWG 26 -16
Montaggio delle opzioni Ferrovie 35 o 32 di BACCANO
Umidità di operazione 98% senza condensazione
